爱普生的1390打印机机改连供后废墨管接出方法图解

[ 作者来源:中关村在线 编辑整理:PhotoShop资源网 更新时间: 2015-05-03 录入: 黄叶飞扬 ]


现在爱普生的1390图片机改连供较多,但是废墨管接出却相对以前的R230图片机麻烦了许多,今天正好有机器,就拍了几张照片,这里用图片简单来介绍一下具体的方法。

按此在新窗口浏览图片

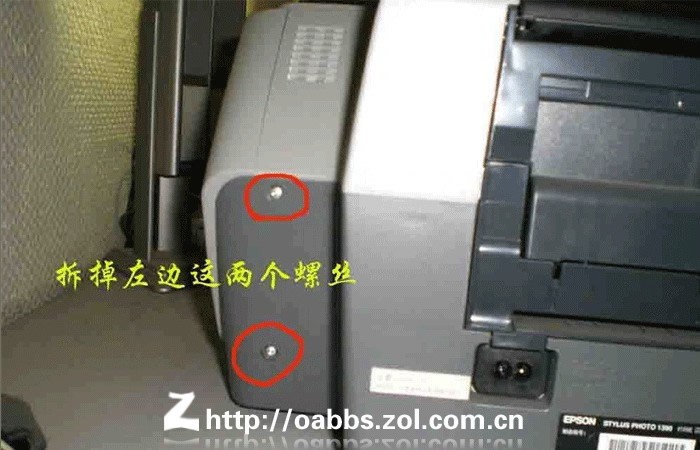

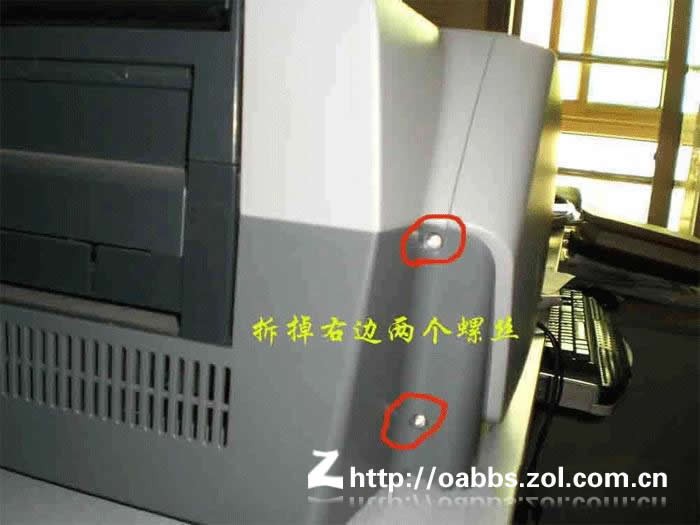

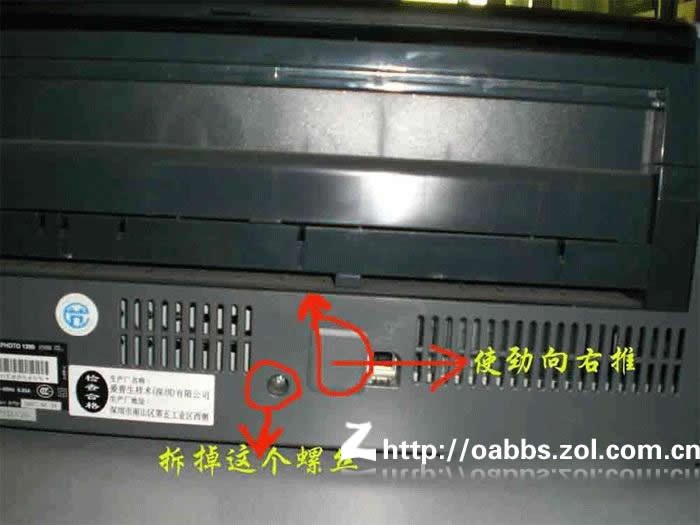

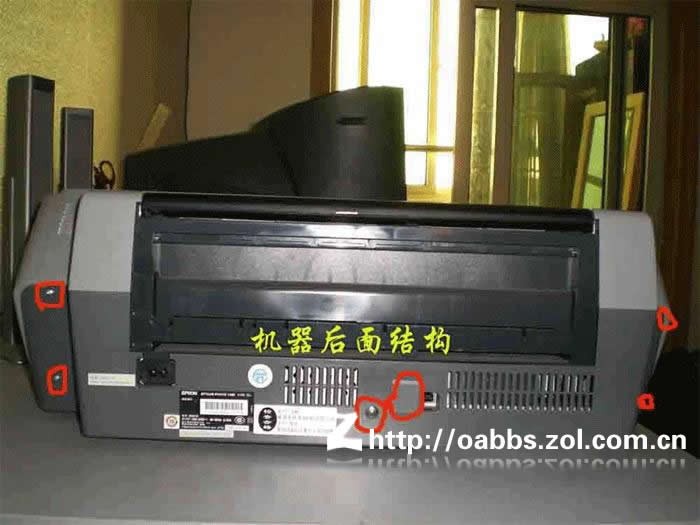

先看看打印机后面样子,后盖需要拆的有五颗螺丝和一个空插1394接口的挡板。具体方法如下

按此在新窗口浏览图片


按此在新窗口浏览图片


按此在新窗口浏览图片

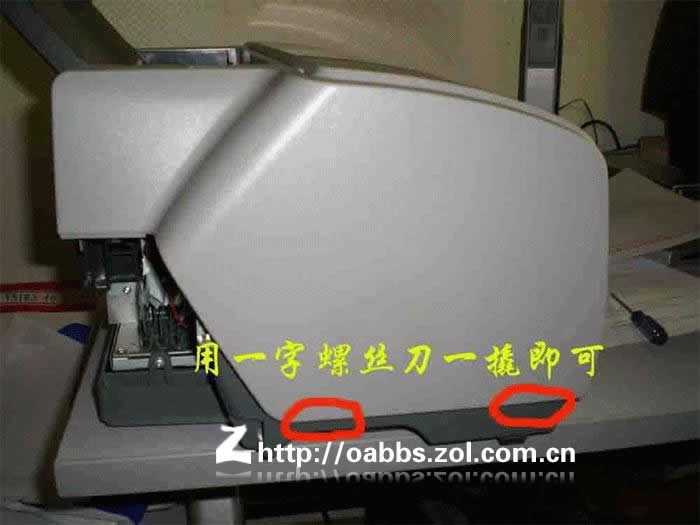

后盖拆除后,就要拆除旁盖,具体方法如图所示,两个塑料卡子。

按此在新窗口浏览图片

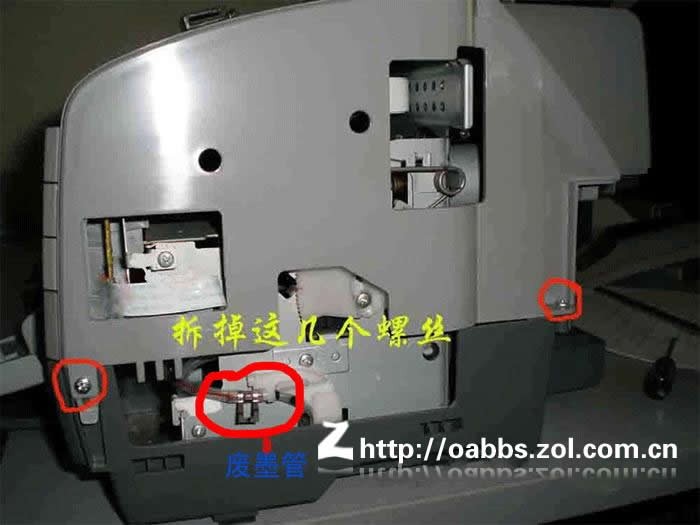

此时只要拆除正对打印机右侧的的盖板,就会如下图所示,看到废墨管了,

按此在新窗口浏览图片

此时如果想简单操作,将图中所示的铁卡按住,将两根管子分开,之后再接一细管到粗管上,用铁夹夹紧,将细管接至机后就行,或者用力将细管慢慢拉出,放至打印机后即可,牵出废墨管时,需将后盖板钻一个可以通过废墨管的小孔即可。
